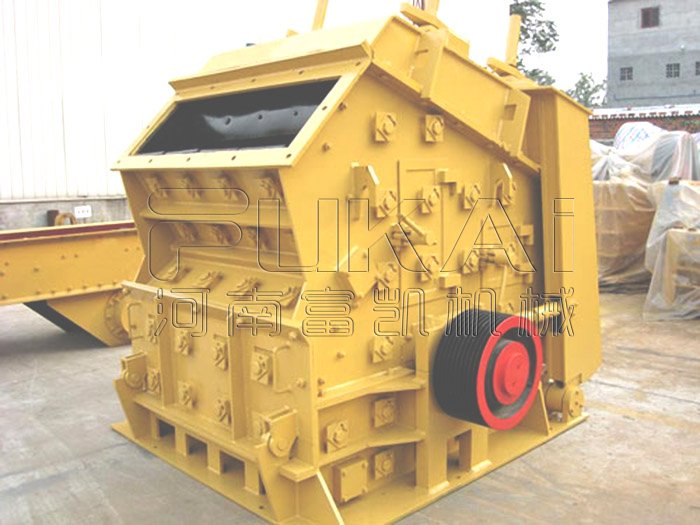

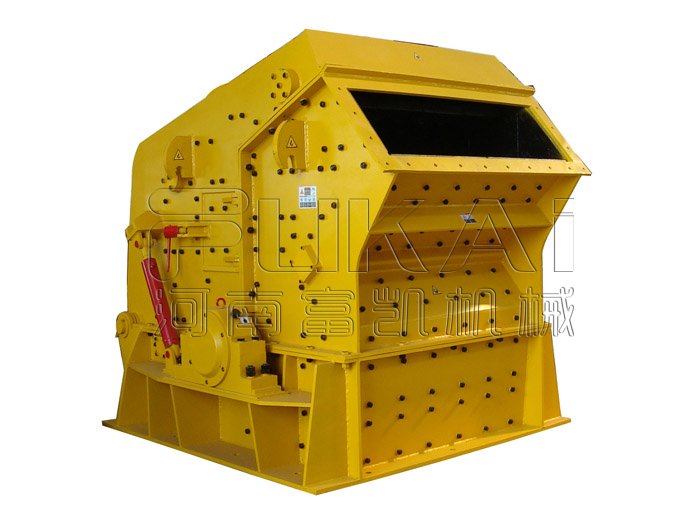

產品介紹
反擊式破碎機是一種高效節能的破碎設備，破碎抗壓強度不超過350兆帕的礦石及石灰石、爐渣、焦碳、煤等。破碎機具有破碎比大，產品粒型好，粒度均勻等特點。因而廣泛應用于水電，高速公路，建筑垃圾處理及人工建筑骨料的加工等行業中。在使用中反擊式破碎機主要用于二段中細破碎，其特點是體積小、構造簡單、破碎比大（可達40） 、能耗低、生產能力大、產品粒度均勻，且價格較為實惠，并有選擇性的碎礦作用，是很有發展前途的設備。不過設備的不足在于板錘和反擊板特別易磨損，尤其是破碎堅硬的礦石，磨損則更為嚴重，需要經常更換。目前由于一些耐磨材料的出現，在一些金屬選礦廠中已得到應用。

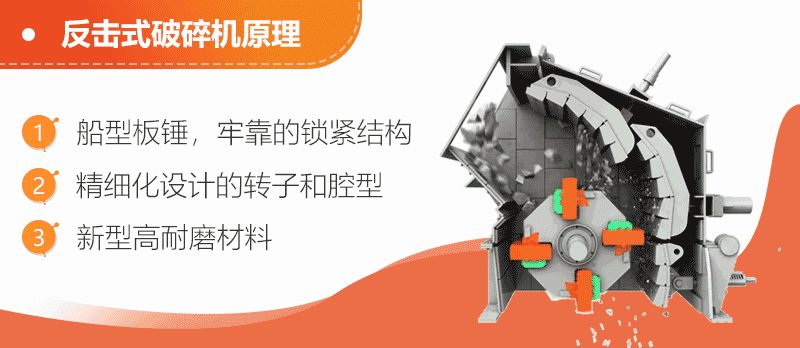

結構原理
反擊破碎機是一種利用沖擊能來破碎物料的破碎機械。本機工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎。 以上過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。 石料由機器上部直接落入高速旋轉的轉盤；在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、粉碎，從下部直通排出。形成閉路多次循環，由篩分設備控制達到所要求的粒度。
技術參數
|
型號
|
規格
（mm）
|
進料口尺寸
|
最大進料尺寸
|
處理能力
（t/h）
|
電機功率
（kw）
|
重量
（t）
|
|
PF-0607
|
Φ664×740
|
320×770
|
100
|
10-20
|
30
|
4.3
|
|
PF-0807
|
Φ850×700
|
400×730
|
300
|
15-30
|
45
|
6.5
|
|
PF-1008
|
Φ1000×800
|
400×830
|
300
|
30-50
|
55
|
10.5
|
|
PF-1010
|
Φ1000×1050
|
400×1080
|
350
|
50-80
|
75
|
12.5
|
|
PF-1210
|
Φ1250×1050
|
400×1080
|
350
|
70-120
|
110
|
15.8
|
|
PF-1214
|
Φ1250×1400
|
400×1430
|
350
|
130-180
|
132
|
19.8
|
|
PF-1315
|
Φ1320×1500
|
860×1520
|
500
|
160-250
|
200
|
24
|
|
PF-1320
|
Φ1500×2000
|
830×2030
|
700
|
300-350
|
300
|
29
|
|
PF-1520
|
Φ1500×2000
|
830×2040
|
700
|
300-550
|
315-400
|
50.6
|
