產品介紹

金屬撕碎機該機主要作為金屬粗碎設備用于對報廢汽車外殼、彩鋼瓦、油漆桶等大型廢舊空體物料進行破碎加工，所加工物料根據厚度及材質種類不同呈顆粒狀或片狀結構，在設備構成上金屬撕碎機主要由撕碎刀片組、承載箱體、箱體支架、進料系統、動力系統，電器控制系統組成，在破碎大型廢舊金屬過程中該機獨有的動力保護機構可有效的防止設備超載造成的設備損壞。 在設備適用性上來說金屬撕碎機主要作為金屬粉碎機前道粗碎設備用于對金屬粉碎機無法破碎的大型金屬進行預處理已達到細碎加工設備處理要求。該機相對金屬粉碎機在具有：噪音低、粉塵少、適用性廣、破碎比大的優勢。在設備使用上主要用于重廢金屬的剪切破碎或用于配套廢鋼破碎機用于破碎前金屬物料的粗碎加工。

結構原理

金屬撕碎機在工作過程中通過與電動機相連的減速機將動力穩定的傳入主軸，在主軸的牽引下通過固定于主軸上的撕碎機刀片將進入金屬撕碎機機腔內的廢舊金屬進行卡緊，在刀片卡位的不斷下壓過程中物料被卷入兩軸縫隙，通過雙軸的撕扯作用使物料達到破碎效果，經過破碎后的物料通常呈現條狀或片狀由設備底部濾出經過傳送帶傳送進入料對供其它設備集中處理或直接收集。

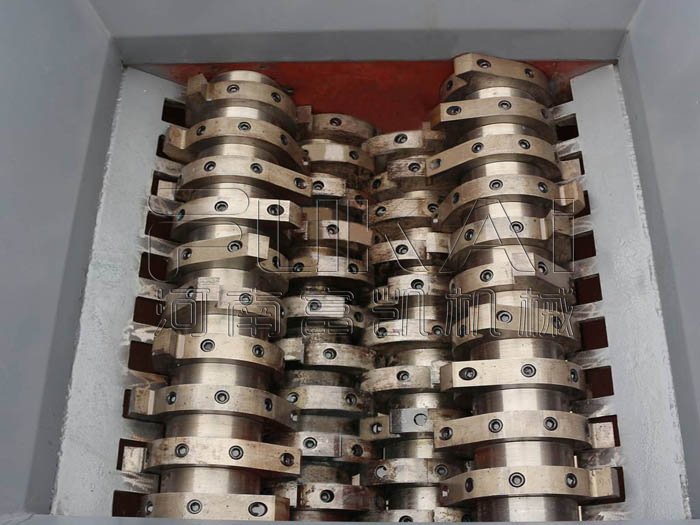

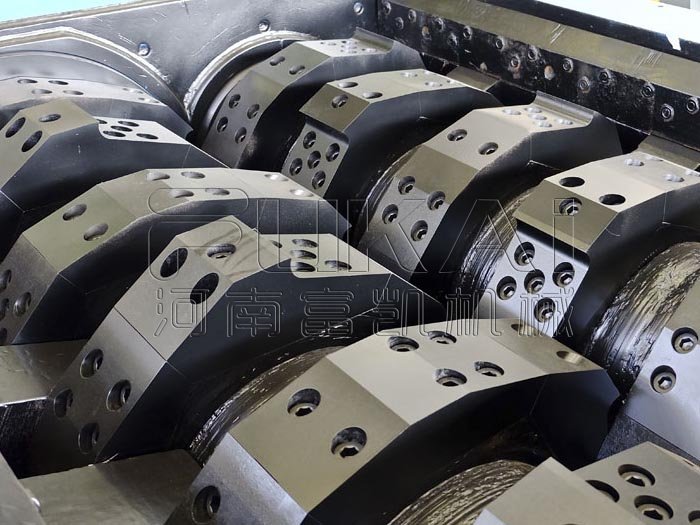

1、金屬撕碎機專用動定刀片
撕碎機刀片分為定刀和動刀，定刀通過內部六邊形卡位孔固定于撕碎機主軸上對物料進行破碎加工。
2、金屬撕碎機主軸
正六邊形界面軸，通過軸承和聯軸器與減速機鏈接。
3、金屬撕碎機機箱
主要為軸承的安裝及主軸的固定提供支撐，同時為四軸或雙軸的聯動破碎提供較為封閉的空間。
4、金屬撕碎機軸承
通過內部承壓圓柱減少主軸轉動過程中的摩擦力，從而減少扭矩?fù)p耗。
5、金屬撕碎機減速機
通過減速機調整電機輸出轉速，同時減少主軸沖擊帶來的電機損壞，增大主軸扭矩。
6、支撐架、主機體、電機、料斗、配電柜、電磁換向閥、等控制和其它附件。

技術參數

型號	功率	轉速(r/min)	產量	刀盤數	刀盤直徑	減速機	長寬高
FK400SQ	4-11*2	12-25	0.5-1	依據刀盤厚度Y=L/T     Y 刀盤數量     L 型號     T刀盤厚度	φ200	250*2	1.8*1.5*1.6
FK600SQ	4-15*2	10-24	2-3		φ200	350*2	2.6*2*1.9
FK800SQ	4-22*2	10-24	3-4		φ360	500*2	2.8*2*1.9
FK1000SQ	6-30*2	8-22	4-5		φ400	600*2	3*2*1.9
FK1200SQ	6-37*2	8-22	6-10		φ450	650*2	3.4*2.2*2.2
FK1400SQ	6-45*2	8-24	8-12		φ520	750*2	4*3*2.4
FK1600SQ	6-55*2	8-24	10-18		φ560	750*2	5*3*2.4
FK1900SQ	6-75*2	6-20	14-22		φ650	800*2	6*3.5*2.5
FK2200SQ	6-110*2	6-20	18-26		φ750	850*2	7.5*4*4.5
